液壓測試儀/液壓萬用表2020概述：
液壓測試儀2020是種現場調試、維護、采集設備；
適合工程師現場或出差調試，測試用；
液壓測試儀2020屏幕同時顯示雙通道壓力或通過PC聯機軟件可以顯示各類分析曲線，可以打印報表；
具備硬件濾波，適合噪聲環境用；
適合噪聲環境用，但是采集速度可以做到最高1ms,所以是種高速穩定的液壓萬能采集設備；

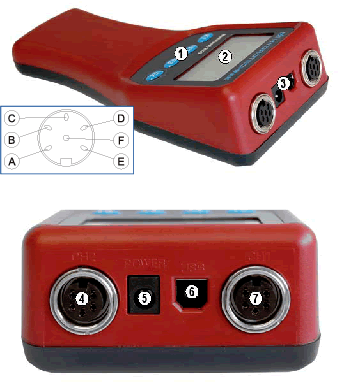

液壓測試儀/液壓萬用表2020外形連接定義：
 |
| 液壓測試儀2020 外型組成 |
| 序號 |
描述 |
| 1 |
按鍵 |
| 2 |
LCD顯示屏 |
| 3 |
接口 |
| 4 |
模擬量輸入通道1 |
| 5 |
充電電源插孔 |
| 6 |
USB通訊口 |
| 7 |
模擬量輸入通道2 |
| A |
信號輸入 |
| B |
信號地/輸出給傳感器電源地 |
| C |
供給傳感器電源正極 |
| D |
空 |
| E |
電纜屏蔽連接處 |
| F |
ISDS連接 |
|
液壓測試儀/液壓萬用表2020技術數據：
| 模擬量輸入通道 |
2通道（6孔）：0～20mA或4～20mA |
| 模數（A/D)轉換精度 |
12bit |
| 采集最大誤差（精度） |
±0.2%FS |
| 存儲卡 |
128KB，60000個數 |
| 液壓測試儀顯示屏 |
LCD顯示屏 |
| 通訊接口 |
USB(RS 232, 57,600 Baud) |
| 液壓測試儀供電 |
Ni電池組,2,4 V, 2.000 mAh |
| 電池使用時長 |
約6小時 |
| 防護類型/等級 |
IP40 |
| 使用/存儲溫度 |
0 ... 60 °C / -20 ... +70 °C |
| 使用/存儲濕度 |
<80% |
| 外型尺寸(L×W×D) |
185 x 90 x 46 mm |
| 液壓測試儀重量 |
約0.3kg |
| 液壓測試儀外殼材料 |
ABS塑料 |
| 合格認證 |
RoHs認證 |
| 噪聲及其抗噪聲干擾能力 |
EN 61326 |
| 傳感器輸入保護 |
反極性保護，過電壓保護，自復位保險絲保護 |
| 掃描速度 |
1mS |
| 測量組 |
1組 |
| 最大測量速度 |
1mS |
| 最快刷新速度 |
100mS |
| ISDS傳感器 |
支持 |
| 流量計 |
須與F/I轉換器一起才能接入液壓測試儀/液壓萬用表 |
| 非ISDS壓力傳感器 |
6 / 60 / 100 / 200 / 400 / 600 bar(0-20mA) |
液壓測試儀/液壓萬用表2020訂貨號：
| 液壓測試儀/液壓萬用表2020 套件 |
 |
組成 |
型號/訂貨號 |
| 2個-1～+6bar壓力傳感器 |
3160-32-32-69.00 |
| 2個0～60bar壓力傳感器 |
3160-21-21-69.00 |
| 2個0～200bar壓力傳感器 |
3160-10-10-69.00 |
| 2個0～400bar壓力傳感器 |
3160-15-15-69.00 |
| 2個0～600bar壓力傳感器 |
3160-18-18-69.00 |
| 1個-1～+6bar壓力傳感器和1個0～60bar壓力傳感器 |
3160-32-21-69.00 |
| 1個0～60bar壓力傳感器和1個0～200bar壓力傳感器 |
3160-21-10-69.00 |
| 1個0～200bar壓力傳感器和1個0～400bar壓力傳感器 |
3160-10-15-69.00 |
| 1個0～400bar壓力傳感器和1個0～600bar壓力傳感器 |
3160-15-18-69.00 |

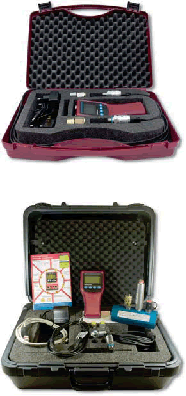

| 每個套件都包含以下附件： |
|
| 工具箱 |
1個 |
| USB通訊線 |
1根 |
| 萬用表充電電源 |
1個 |
