SEG1060/SEG1050/SEG1000數顯表介紹：
 |
數顯表SEG1000/SEG1050/SEG1060 |
| SEG1060/SEG1050/SEG1000數顯表 |
| 數顯表SEG1060技術樣本下載 |
| SEG1060/SEG1050/SEG1000數顯表概述 |
| SEG1060/SEG1050/SEG1000數顯表系列面板式數顯表可以很多傳感器通過不同的連接方式使用，是多功能表。該儀表體積小、操作簡單。也是種高速輸入，輸出數顯表，又常在測控系統中的作頻率/電流轉換。 |
SEG1060/SEG1050/SEG1000數顯表技術參數：
| ◆ 模擬輸入：0～20mA或4～20mA,0～10V； |
| ◆ 數顯表頻率輸入：0～10KHZ； |
| ◆ 12位模/數轉換； |
| ◆ 測量速度：≥40mS； |
| ◆ LED 顯示，4位，可靠性好，不受距離限制； |
| ◆ 數顯表采用前面板操作 |
| ◆ 前面板尺寸96×48mm,根據標準DIN43718； |
| ◆ 數顯表最大、最小值采集； |
| ◆ 輸入、輸出之間隔離 |
| ◆ 可選：帶切換觸點的報警點和模擬輸出0-20mA或4-20mA,0-10V； |
| ◆ 安裝開孔尺寸43×90.5mm(H×W)； |

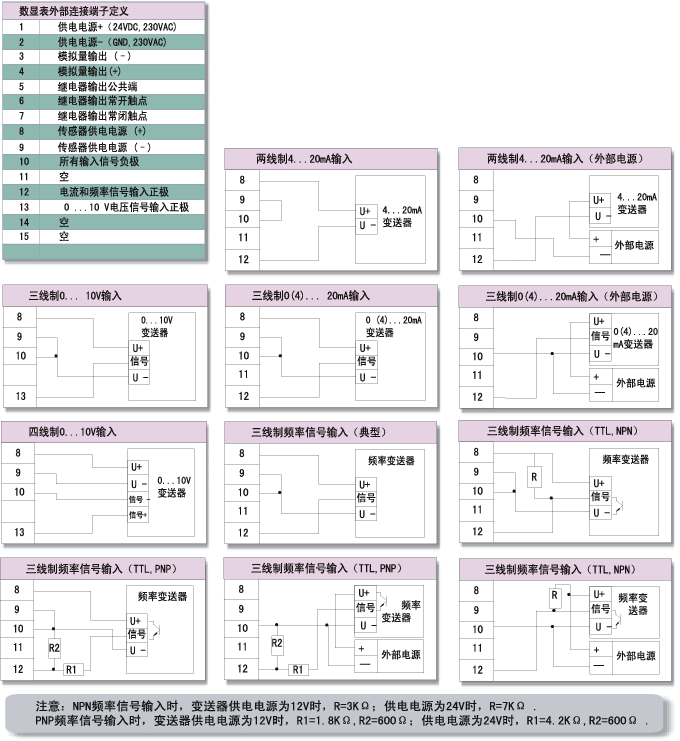

SEG1060/SEG1050/SEG1000數顯表電氣測量功能及接線 |
 |
SEG1060/SEG1050數顯表型號或訂貨號：
| 供電電源 |
SEG1050數顯表描述 |
SEG1050訂貨號 |
SEG1060數顯表描述 |
SEG1060訂貨號 |
| 24VDC |
只顯示 |
3192-03-02.00 |
只顯示 |
3192-04-10.00 |
| 帶有1路模擬量輸出 |
3192-03-04.00 |
帶有1路模擬量輸出 |
－ |
| 帶有2路報警開關輸出 |
3192-03-06.00 |
帶有1路報警開關輸出 |
－ |
| 帶有1路模擬量和2路報警開關輸出 |
3192-03-08.00 |
帶有1路模擬量和1路報警開關輸出 |
3192-04-11.00 |
| 230VAC |
只顯示 |
3192-03-01.00 |
只顯示 |
3192-04-20.00 |
| 帶有1路模擬量輸出 |
3192-03-03.00 |
帶有模擬量輸出 |
－ |
| 帶有2路報警開關輸出 |
3192-03-05.00 |
帶有報警開關輸出 |
－ |
| 帶有1路模擬量和2路報警開關輸出 |
3192-03-07.00 |
帶有1路模擬量和1路報警開關輸出 |
3192-04-21.00 |
SEG1000數顯表型號或訂貨號：
| 供電電源 |
SEG1000數顯表描述 |
模擬量輸入SEG1000訂貨號 |
頻率輸入SEG1000訂貨號 |
| 24VDC |
只顯示 |
3192-01-02.00 |
3192-02-02.00 |
| 帶有1路模擬量輸出 |
3192-01-04.00 |
3192-02-04.00 |
| 帶有2路報警開關輸出 |
3192-01-06.00 |
3192-02-06.00 |
| 帶有1路模擬量和2路報警開關輸出 |
3192-01-08.00 |
3192-02-08.00 |
| 230VAC |
只顯示 |
3192-01-01.00 |
3192-02-01.00 |
| 帶有1路模擬量輸出 |
3192-01-03.00 |
3192-02-03.00 |
| 帶有2路報警開關輸出 |
3192-01-05.00 |
3192-02-05.00 |
| 帶有1路模擬量和2路報警開關輸出 |
3192-01-07.00 |
3192-02-07.00 |
SEG1060/SEG1050/SEG1000數顯表系列產品：
| 數顯表SEG1000 |
| 數顯表SEG1050 |
| 數顯表SEG1060 |
