產品名稱：高精壓力傳感器 PR310/PR15 |
壓力傳感器:中文PDF下載 |
| 產品品牌：hydrotechnik |
英文PDF下載 |
Hydrotechnik 壓力傳感器PR310/PR15 |
| 測量原理 |
采用WSG薄膜/相對壓力原理 |
| 信號輸出 |
選項0～20mA(3線)，4～20 mA（2線） |
| 供電電壓 |
10～30VDC |
| 過壓保護 |
過壓保護：最大35ＶDC |
| 電流消耗 |
12mA |
| 非線性及滯后 |
±0.5% |
| 誤差（精度） |
室溫22℃時為±0.25%（包括非線性，遲滯，重復性，零點和滿幅誤差等的綜合誤差） |
| 重復性 |
±0.1% |
| 電氣帶載能力 |
最大500Ω |
| 機械超載能力 |
1.5×公稱壓力 |
| 爆破壓力 |
3×公稱壓力 |
| 工作溫度 |
-40℃～+100℃(短時可達+120℃) |
| 介質溫度 |
-40℃～+130℃ |
| 通常溫度 |
-40℃～+130℃ |
| 長期穩定性 |
0.1%/年 |
| 防護等級 |
IP40-IP69K(取決于接頭連接方式） |
| 疲勞壽命 |
>10×107個循環 |
| 頻率響應 |
從DC到大于1KHZ |
| 反應時間 |
<1ms |
| 絕緣性能 |
最小100兆歐姆 |
| CE-標志 |
干擾發射檢測根據標準EN50081-2,無干擾檢測根據標準EN50082-2 |
| 抗震性 |
20g |
| 抗沖擊性 |
50g(6ms半正弦曲線) |

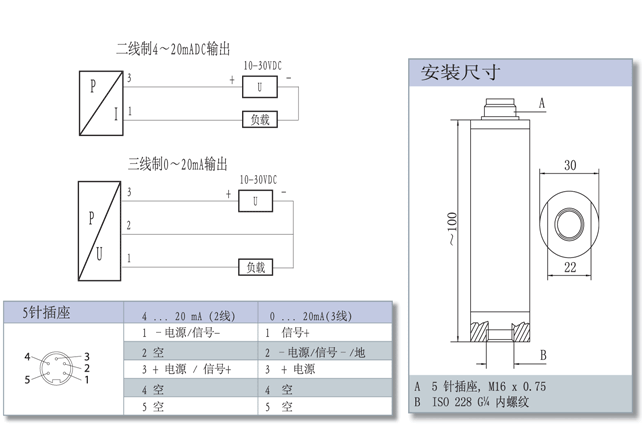

| 電接頭 |
5孔插頭 |
| 機械密封 |
ISO 228-G1/4:最大25Nm, |
| 密封墊圈 |
Gi圈，氟橡膠密封 |
| 材料 |
不銹鋼1.4542 |
| 重量 |
0.06Kg |
|
 |
| |
| 壓力傳感器 PR310/PR15(hydrotechnik)電氣連接插頭訂貨 |
| |
| 名稱 |
訂貨號 |
| 5針插頭 |
8808-05-00.01 |
|
| |
壓力傳感器 PR310/PR15(hydrotechnik)適配轉換接頭訂貨 |
| |
 |
規格 |
適配壓力傳感器 |
Pmax |
訂貨號 |
| 1620系列直通接頭 |
PR310壓力傳感器 |
63MPa |
2103-07-41.62 |
| 1620系列直角接頭 |
PR310壓力傳感器 |
63MPa |
2146-54-19.40 |
|
| |
壓力傳感器PR15/PR310(hydrotechnik)訂貨號 |
| HT-PD系列/4～20mA |
壓力傳感器型號 |
HT-PD系列/0～20mA |
壓力傳感器型號 |
ISDS壓力傳感器型號 |
| -0.1～0.6MPa |
3403-32-71.37A |
-0.1～0.6MPa |
3403-32-71.33A |
3403-32-S-71.33A |
| 0～6MPa |
3403-21-71.37A |
0～6MPa |
3403-21-71.33A |
3403-21-S-71.33A |
| 0～20MPa |
3403-10-71.37A |
0～20MPa |
3403-10-71.33A |
3403-10-S-71.33A |
| 0～40MPa |
3403-15-71.37A |
0～40MPa |
3403-15-71.33A |
3403-15-S-71.33A |
| 0～60MPa |
3403-18-71.37A |
0～60MPa |
3403-18-71.33A |
3403-18-S-71.33A |
| 0～100MPa |
3403-29-71.37A |
0～100MPa |
3403-29-71.33A |
3403-29-S-71.33A |
|
| |
